UNE 85160

Norma española sobre puertas de seguridad.

El 10 de julio de 2013 se publica la Norma UNE 85160:2013 sobre puertas y herrajes de seguridad elaborada por el comité técnico de AENOR CTN 085.

En nuestra condición de miembros de dicho comité técnico y, más aún, habiendo formado parte del grupo de trabajo encargado de la elaboración de dicha norma, quisiéramos contribuir a aclarar algunos aspectos que permitan su correcta comprensión inicial.

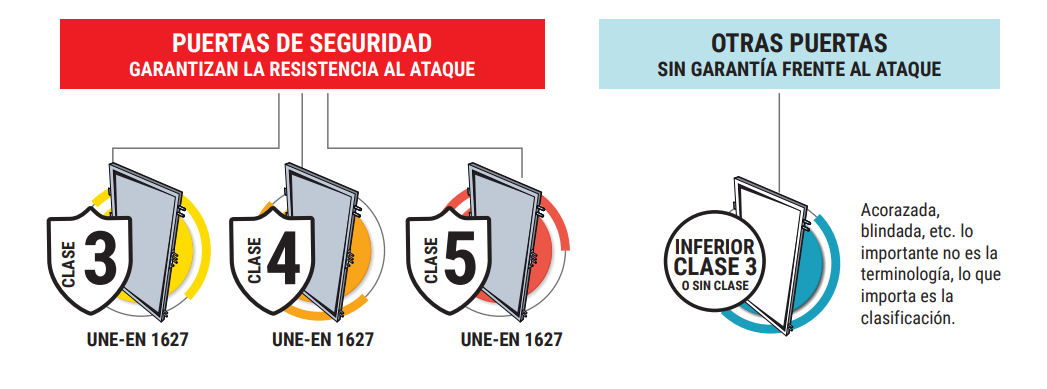

A modo de introducción, empezaremos por decir que, según nuestro criterio, el concepto verdaderamente novedoso y destacable de dicha norma es considerar puerta de seguridad a las que disponen, como mínimo, de una clase de resistencia 3 de acuerdo con la Norma UNE-EN 1627:2011, a la vez que desestima el uso de términos tales como puerta blindada y puerta acorazada.

Por lo tanto, para someter a ensayo las puertas según la norma espoñola antes tienen que disponer, como mínimo, de una clase de resistencia 3 de acuerdo con la Norma UNE-EN 1627:2011.

El objetivo de la Norma UNE 85160 (norma exclusivamente nacional) no es el de anular, sustituir ni corregir a la Norma UNE-EN 1627 (norma europea). En consecuencia, la Norma UNE 85160 trata de complementar a la UNE-EN 1627 estableciendo criterios adicionales para la selección, aplicación e instalación de las puertas de seguridad que esperamos sean tenidos en cuenta en futuras revisiones de la norma europea.

¿Cuáles son los criterios de clasificación de las puertas de seguridad según la UNE 85160:2013?

1. Clase de resistencia a la efracción según la Norma UNE-EN 1627:2011

  • Es requisito sine qua non de las puertas estar clasificadas según la Norma UNE-EN 1627 con un nivel mínimo de resistencia de clase 3.
  • En consecuencia, toda puerta que cumpla dicha condición, podrá ser considerada puerta de seguridad y clasificada de acuerdo con la UNE 85160:2013.

2. Nivel de protección frente al ataque manual

  • Incluye el uso de herramientas, no contempladas por la Norma UNE-EN 1627, que son utilizadas, principalmente, para ataques directos sobre las cerraduras, cilindros y escudos protectores.
  • Se establecen los siguientes niveles de protección:
Nivel de protección frente al ataque manual Conjunto de herramientas) Tiempo de resistencia (min)
A Extractor de cilindros, tornillos de extracción, mordazas de presión, rompe-bombillos, tubos de acero de varios diámetros, imán de neodimio, ganzua de borjas tipo "magic key" 10
B Herramientas A + brocas de metal duro 7,5
C Herramientas A + B + amoladora recta, broca cuadrada de alta velocidad de carburo, fresa espiral de acero duro 7,5

3. Nivel de protección frente a ataques no violentos

  • Trata de definir el nivel de seguridad y protección que ofrecen la llave y el cilindro frente a ataques no violentos o de habilidad.
  • Se establecen los siguientes grados de protección:
Requisitos de protección Grado 0 Grado 1
Protegido contra llaves bumping no
Control de copia protegida y matriz de códigos asignados no repetitivos no
Llave con patente con periodo de vigencia superior a 4 años no

4. Nivel de seguridad y funcionalidad para el control de accesos

  • Define, en aquellos casos donde sea aplicable, el nivel de seguridad que proporciona el nivel de accesos según la siguiente tabla:
Requisitos de protección Grado 0 Grado A Grado B Grado C
Sistema mecánico no no no
Sistema mecánico de doble cierre con llave de servicio no
Sistema electrónico sin zonas de tiempo y sin memoria, según la Norma UNE EN 50133-2-1 no no
Sistema electrónico con diferentes funcionalidades según la Norma UNE EN 50133-2-1 no no no

5. Nivel de detección de acceso no autorizado y ataque

  • Se determina si la puerta es apta para incorporar detectores de intrusión cableados, estableciendo:
Requisitos de protección Grado 0 Grado 1
Pre-instalación para la instalación de detectores de intrusión no

6. Grado del método de instalación

  • Se determina las diferentes posibilidades de instalación de acuerdo con la siguiente tabla:
Metódo de instalación Grado 0 Grado A Grado B
Taco químico de resina epoxi-poliéster con malla   x
Tornillería inclinada   x
Albañilería con escayola y esparto   x
Soldadura     x

RESULADOS EUROSEGUR SEGÚN LA NORMA UNE 85160:2013:

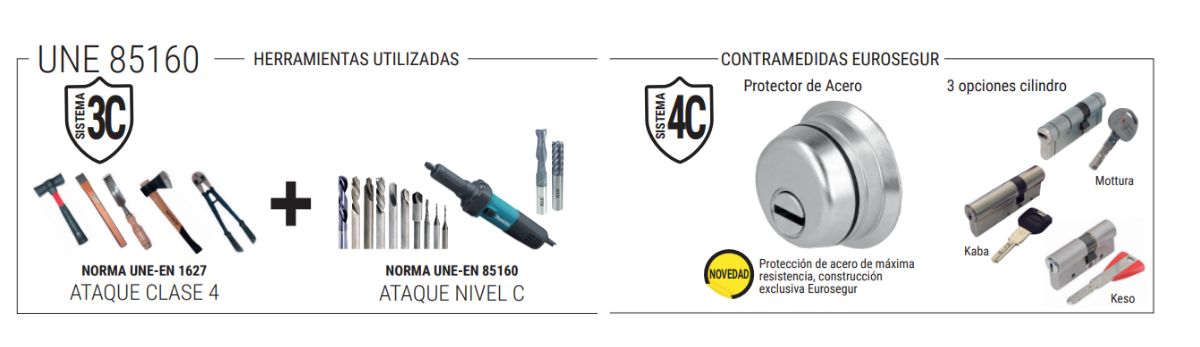

El 16 de octubre de 2015 en el Laboratorio Tecnalia se somete a ensayo nuestra puerta "Serie 3.0 con sistema de cierre 5C" para determinar su NIVEL DE PROTECCIÓN FRENTE AL ATAQUE MANUAL según la norma UNE 85160:2013 obteniendo el resultado:

5 C 1 A 0 A

Donde:

  • 5: hace referencia a que se han usado en el ataque las herramientas y técnicas de ataque de la CLASE-5 UNE-EN 1627:2011.
  • C: máximo nivel de protección según la Norma UNE 85160.
  • 1: llave con patente en vigor y protegida contra el bumping.
  • A: doble sistema de cierre mecánico.
  • 0: no dispone de pre-instalación para la instalación de detectores de intrusión
  • A: puede instalarse con el método más adecuado de los citados en el tipo A.
